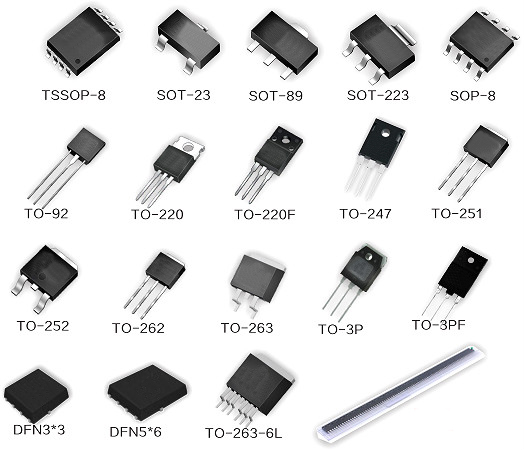

目前，開關電源已逐漸進入我們的日常生活和生產中，它以節能，環保，性價比高等優點，很快取代了以往傳統的那種既笨重效率又低的“線性電源”，很快被人們所接受。本文就著重介紹了開關電源的常見故障、注意事項以及維修技巧。
A. 開關電源常見故障
1，保險絲熔斷
一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這此元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出，如果沒有發現上述情況，則用萬用表測量開關管有無擊穿短路。需要特別注意的是：切不可在查出某元件損壞時，更換后直接開機，這樣很有可能由于其它高壓元件仍有故障又將更換的元件損壞，一定要對上述電路的所有高壓元件進行全面檢查測量后，才能徹底排除保險絲熔斷的故障。，
2，無直流電壓輸出或電壓輸出不穩定
如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。若有部分電壓輸出說明前級電路工作正常，故障出在高頻整流濾波電路中。高頻濾波電路主要由整流二極管及低壓濾波電容組成直流電壓輸出，其中整流二極管擊穿會使該電路無電壓輸出，濾波電容漏電會造成輸出電壓不穩等故障。用萬用表靜態測量對應元件即可檢查出其損壞的元件。
3，電源負載能力差
電源負載能力差是一個常見的故障，一般都是出現在老式或工作時間長的電源中，主要原因是各元器件老化，開關管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞等。
B. 開關電源注意事項
1，選擇開關電源時應注意事項
1）選用合適的輸入電壓規格。
2）選擇合適的功率。為了使電源的壽命增長，可選用多30%輸出功率額定的機種。
3）考慮負載特性。如果負載是馬達、燈泡或電容性負載，當開機瞬間時電流較大，應選用合適電源以免過載。如果負載是馬達時應考慮停機時電壓倒灌。
4）此外尚需考慮電源的工作環境溫度，及有無額外的輔助散熱設備，在過高的環溫電源需減額輸出。環溫對輸出功率的減額曲線。
5）根據應用所需選擇各項功能：
保護功能：過電壓保護（OVP）、過溫度保護（OTP）、過負載保護（OLP）等。
應用功能：信號功能（供電正常、供電失效）、遙控功能、遙測功能、并聯功能等。
特殊功能：功因矯正（PFC）、不斷電（UPS）
6）選擇所需符合的安規及電磁兼容（EMC）認證。
2，使用開關電源之注意事項
1）使用電源前，先確定輸入輸出電壓規格與所用電源的標稱值是否相符；
2）通電之前，檢查輸入輸出的引線是否連接正確，以免損壞用戶設備；
3）檢查安裝是否牢固，安裝螺絲與電源板器件有無接觸，測量外殼與輸入、輸出的絕緣電阻，以免觸電；
4）為保證使用的安全性和減少干擾，請確保接地端可靠接地；
5）多路輸出的電源一般分主、輔輸出，主輸出特性優于輔輸出，一般情況下輸出電流大的為主輸出。為保證輸出負載調整率和輸出動態等指標，一般要求每路至少帶10%的負載。若用輔路不用主路，主路一定加適當?shù)募儇?fù)載；
6）請注意：電源頻繁開關將會影響其壽命；
7）工作環境及帶載程度也會影響其壽命。
C.開關電源的維修技巧
1、修理開關電源時，首先用萬用表檢測各功率部件是否擊穿短路，開關電源外殼如電源整流橋堆，開關管，高頻大功率整流管；抑制浪涌電流的大功率電阻是否燒斷。再檢測各輸出電壓端口電阻是否異常，上述部件如有損壞則需更換。
2、第一步完成后，接通電源后還不能正常工作，接著要檢測功率因數模塊（PFC）和脈寬調制組件（PWM），查閱相關資料，熟悉PFC和PWM模塊每個腳的功能及其模塊正常工作的必備條件。
3、然后，對于具有PFC電路的電源則需測量濾波電容兩端電壓是否為380VDC左右，如有380VDC左右電壓，說明PFC模塊工作正常，接著檢測 PWM組件的工作狀態，測量其電源輸入端VC ，參考電壓輸出端VR ，啟動控制Vstart/Vcontrol端電壓是否正常，利用220VAC/220VAC隔離變壓器給開關電源供電，用示波器觀測PWM模塊CT端對地的波形是否為線性良好的鋸齒波或三角形，如TL494 CT端為鋸齒波，F(xiàn)A5310其CT端為三角波。輸出端V0的波形是否為有序的窄脈沖信號。 開關電源維修方法與技巧
4、在開關電源維修實踐中，有許多開關電源采用UC38××系列8腳PWM組件，開關電源適配器大多數電源不能工作都是因?yàn)殡娫磫?dòng)電阻損壞，或芯片性能下降。當R斷路后無VC，PWM組件無法工作，需更換與原來功率阻值相同的電阻。當PWM組件啟動電流增加后，可減小R值到PWM組件能正常工作為止。在修一臺GE DR電源時，PWM模塊為UC3843，檢測未發現其他異常，在R（220K）上并接一個220K的電阻后，PWM組件工作，輸出電壓均正常。有時候由于外圍電路故障，致使VR端5V電壓為0V，PWM組件也不工作，在修柯達8900相機電源時，遇到此情況，把與VR端相連的外電路斷開，VR從0V變?yōu)?5V，PWM組件正常工作，輸出電壓均正常。 開關電源維修方法與技巧
5、當濾波電容上無380VDC左右電壓時，說明PFC電路沒有正常工作，開關電源電路示意圖PFC模塊關鍵檢測腳為電源輸入腳VC，啟動腳Vstart/control，CT和RT腳及V0腳。修理一臺富士3000 相機時，測試一板上濾波電容上無380VDC電壓。VC，Vstart/control，CT和RT波形以及V0波形均正常，測量場效應功率開關管G極無 V0 波形，由于FA5331（PFC）為貼片元件，機器用久后出現V0端與板之間虛焊，V0信號沒有送到場效應管G極。將V0端與板上焊點焊好，用萬用表測量濾波電容有380VDC電壓。當Vstart/control 端為低電平時，PFC亦不能工作，則要檢測其端點與外圍相連的有關電路。
總之，開關電源電路有易有難，功率有大有小，輸出電壓多種多樣。只要抓住其核心的東西，即充分熟悉開關電源的基本結構以及PFC及PWM模塊的特性，它們工作的基本條件，按照上述步驟和方法，多動手進行開關電源的維修，就能迅速地排除開關電源故障，達到事半功倍的效果。
