1二極管的作用與識別方法
1.1 作用
二極管的主要特性是單向導電性，也就是在正向電壓的作用下，導通電阻很??；而在反向電壓作用下導通電阻極大或無窮大。
二極管按用途分為：晶體二極管、雙向觸發二極管、高頻變阻二極管、變容二極管、發光二極管、肖特基二極管。

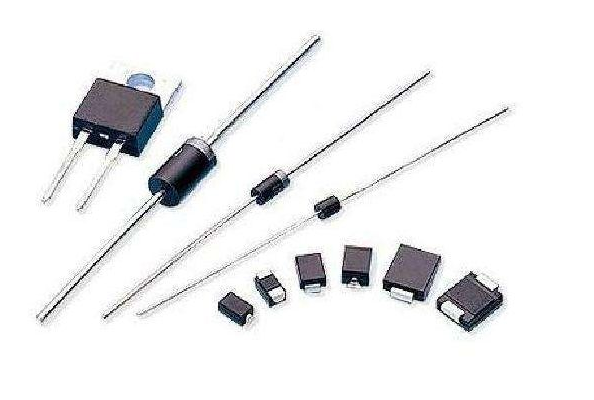

1.2 識別方法
二極管的識別很簡單，小功率二極管的N極(負極)，在二極管表大多采用一種色圈標出來，有些二極管也用二極管專用符號標志為“P”“N”來確定二極管極性的，發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。
1.3 測試注意事項
用數字式萬用表支測二極管時，紅表筆接二極管的正極黑表筆接二極管的負極，此時測試得阻值才是二極管的正向導通阻值，這與指針式萬用表的表筆接法剛好相反。
1.4 故障特點
二極管的故障主要表現在開路、短路和穩壓不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后顧之憂種故障表現為電源電壓變低到零伏或輸出不穩定。
2 二極管的測試方法
2.1 檢測小功率晶體二極管
A.判別正、負電極
(a)觀察外殼上的符號標記。通常在二極管的外殼上標有二極管的符號，帶有三角形箭頭的一端為正極，另一端是負極。
(b)觀察外殼上的色點。在點接觸二極管的外殼上，通常標有極性色點(白色或紅色)。一般標有色點的一端即為正極。還有的二極管上標有色環，帶色環的一端則為負極。
(c)以阻值較小的一次測量為準，黑表筆所接的一端為正極，紅表筆所接的一端則為負極。
B.檢測最高反向擊穿電壓。對于交流電來說，因為不斷變化，因此最高反向工作電壓也就是二極管承受的交流峰值電壓。
2.2 檢測雙向觸發二極管
將萬用表置于相應的直流電壓擋。測試電壓由兆歐表提供。測試時，搖動兆歐表，萬同樣的方法測出VBR值。最后將VBO與VBR進行比較，兩者的絕對值之差越小，說明被測雙向觸發二極管的對稱性越好。
2.3 瞬態電壓抑制二極管(TVS)的檢測
A.用萬用表測量管子的好壞對于單要極型的TVS，按照測量普通二極管的方法，可測出其正、反向電阻，一般正向電阻為4kΩ左右，反向電阻為無窮大。
對于雙向極型的TVS，任意調換紅、黑表筆測量其兩引腳間的電阻值均應為無窮大，否則，說明管子性能不良或已經損壞。
2.4 高頻變阻二極管的檢測
識別正、負極高頻變阻二極管與普通二極管在外觀上的區別是其色標顏色不同，普通二極管的色標顏色一般為黑色，而高頻變阻二極管的色標顏色則為淺色。其極性規律與普通二極管相似，即帶綠色環的一端為負極，不帶綠色環一端為正極。
2.5 變容二極管的檢測
將萬用表紅、黑表筆怎樣對調測量，變容二極管的兩引腳間的電阻值均應為無窮大。如果在測量中，發現萬用表指針向右有輕微擺動或阻值為零，說明被測變容二極管有漏電故障或已經擊穿壞。
2.6 單色發光二極管的檢測
在萬用表外部附接一節能1.5V干電池，將萬用表置R×10或R×100擋。這種接法就相當于給予萬用表串接上了1.5V的電壓，使檢測電壓增加至3V(發光二極管的開啟電壓為2V)。檢測時，用萬用表兩表筆輪換接觸發光二極管的兩管腳。若管子性能良好，必定有一次能正常發光，此時，黑表筆所接的為正極紅表筆所接的為負極。
2.7紅外發光二極管的檢測
A.判別紅外發光二極管的正、負電極。紅外發光二極管有兩個引腳，通常長引腳為正極，短引腳為負極。因紅外發光二極管呈透明狀，所以管殼內的電極清晰可見，內部電極較寬較大的一個為負極，而較窄且小的一個為正極。
B.先測量紅個發光二極管的正、反向電阻，通常正向電阻應在30k左右，反向電阻要在500k以上，這樣的管子才可正常使用。
2.8 紅外接收二極管的檢測
A.識別管腳極性
(a)從外觀上識別。常見的紅外接收二極管外觀顏色呈黑色。識別引腳時，面對受光窗口，從左至右，分別為正極和負極。另外在紅外接收二極管的管體頂端有一個小斜切平面，通常帶有此斜切平面一端的引腳為負極，另一端為正極。
(b)先用萬用表判別普通二極管正、負電極的方法進行檢查，即交換紅、黑表筆兩次測量管子兩引腳間的電阻值，正常時，所得阻值應為一大一小。以阻值較小的一次為準，紅表筆所接的管腳步為負極，黑表筆所接的管腳為正極。
B.檢測性能好壞。用萬用表電阻擋測量紅外接收二極管正、反向電阻，根據正、反向電阻值的大小，即可初步判定紅外接收二極管的好壞。
2.9 激光二極管的檢測
A.按照檢測普通二極管正、反向電阻的方法，即可將激光二極管的管腳排列順序確定。但檢測時要注意，由于激光二極管的正向壓降比普通二極管要大，所以檢測正向電阻時，萬用表指針公略微向右偏轉而已。
