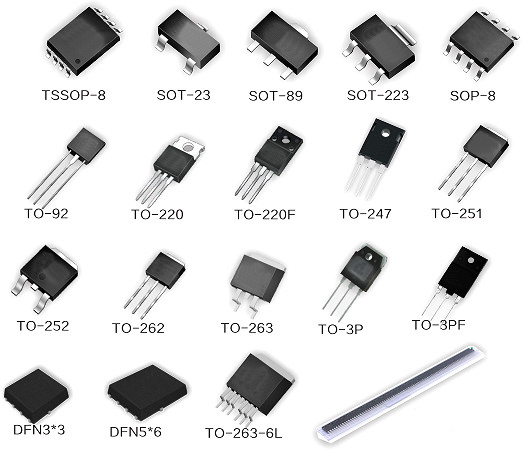

在電子電路領域，MOS管作為關鍵元件，其損耗情況對系統的能效和穩定性有著直接且重要的影響。MOS管的損耗產生受多種因素制約，涵蓋其自身物理特性、電路設計特點、實際工作條件以及外部環境狀況等。深入理解這些影響因素，并針對性地實施優化措施，能夠有效削減MOS管的損耗，進而提升整個系統的性能表現。
一、影響MOS管損耗的關鍵參數
（一）導通電阻（RDS(on)）
導通電阻RDS(on)是指MOS管處于開啟狀態時，源極與漏極之間的電阻值。這一參數直接決定了導通損耗的大小，其計算公式為：
P_conduction = I² × RDS(on)
其中，I代表漏極電流。導通電阻的特性受多方面因素影響：
溫度影響：隨著溫度的升高，RDS(on)會相應增加，從而導致導通損耗增大。這是因?yàn)樵诟邷丨h(huán)境下，載流子的遷移率降低，使得導電性能下降。
電流影響：較大的負載電流會使MOS管發熱，進而使RDS(on)進一步上升。發熱導致芯片溫度升高，從而加劇了導通電阻的增大趨勢。
優化方法：在選型階段，優先選擇具有低RDS(on)值的MOS管，以降低導通損耗的基線。同時，采取有效的散熱措施至關重要，良好的散熱設計可以有效控制溫度上升，從而減輕RDS(on)因溫度升高而增大的影響。
（二）寄生電容（Cgs、Cgd）
MOS管內部存在寄生電容，主要包括柵極-源極電容（Cgs）和漏極-柵極電容（Cgd）。這些寄生電容在MOS管的開關過程中發揮著關鍵作用，其影響主要體現在：
增加開關時間：Cgs和Cgd的大小直接影響MOS管的導通和關斷速度。過大的寄生電容會使開關時間延長，導致開關損耗增加。這是因?yàn)槌浞烹娺^程需要更多的時間來完成，使得開關過渡區間的能量損耗增大。
提高驅動功耗：為了實現寄生電容的快速充放電，驅動電路需要提供更大的電流。這不僅增加了驅動電路的負擔，還導致驅動損耗上升，影響整個系統的效率。
優化方法：在選擇MOS管時，應優先考慮寄生電容較小的產品，以減少開關過程中的時間延遲和能量損耗。同時，對驅動電路進行優化設計，確保其能夠提供與MOS管寄生電容相匹配的驅動能力，既能保證快速充放電，又不過度增加驅動功耗。
（三）閾值電壓（Vth）
閾值電壓Vth是MOS管開始導通所需的柵極-源極最小電壓。Vth的設定對MOS管的導通性能和靜態功耗有著重要影響：
過高的Vth：可能導致MOS管在低電壓驅動條件下無法充分導通。這意味著即使施加了一定的柵極電壓，MOS管也無法進入理想的導通狀態，從而增大導通損耗，降低系統效率。
過低的Vth：雖然有利于MOS管的導通，但卻可能導致漏電流增加。漏電流的上升會提升靜態損耗，即在MOS管處于截止?fàn)顟B(tài)時仍有電流通過，造成能量的浪費。
優化方法：根據具體的應用場景和電路設計要求，選擇合適的Vth值。在保證MOS管能夠高效導通的前提下，盡量避免因Vth過低而引起的漏電流增加問題，尋求導通損耗和靜態功耗之間的最佳平衡點。
（四）工作頻率
MOS管的開關損耗與工作頻率有著密切的關系，其損耗計算公式可表示為：
P_switching = 0.5 × V × I × t × f
其中，t為開關時間，f為開關頻率。隨著工作頻率的提升，MOS管每秒的開關次數相應增加，這直接導致開關損耗顯著上升。高頻開關使得MOS管在單位時間內經歷更多的開關周期，每次開關過程中的能量損耗累積起來，對整體效率產生較大影響。
優化方法：
采用軟開關技術：如零電壓開關（ZVS）或零電流開關（ZCS）等軟開關技術，能夠有效減少M(fèi)OS管在開關瞬間的損耗。ZVS通過諧振電路使MOS管在電壓為零時導通，避免了硬開關時電壓和電流重疊造成的能量損耗；ZCS則通過電感等元件使MOS管在電流為零時關斷，減少了電流沖擊和關斷損耗。
合理調整開關頻率：在滿足系統性能需求的前提下，適當降低開關頻率是一種簡單有效的減少開關損耗的方法。雖然降低頻率可能會對系統的動態響應等其他性能指標產生一定影響，但通過合理的設計和權衡，可以在性能和損耗之間找到最佳平衡點。
二、優化MOS管損耗的方法
（一）選擇合適的MOS管型號
不同應用場景對MOS管的性能要求存在差異，因此在選型時需綜合考慮各種因素：
低功耗應用：對于注重能耗的應用場景，如便攜設備、電池供電系統等，應優先選擇具有較小導通電阻（RDS(on)）和較低寄生電容的MOS管。這樣可以有效減少導通損耗和開關損耗，從而顯著提高整個系統的能效比，延長電池使用壽命等。
高頻應用：在高頻開關電路中，如開關電源、高頻振蕩器等，應優先選擇開關速度快、驅動電流適中的MOS管。快速的開關特性能夠減少開關過程中的能量損耗，而適中的驅動電流既能保證可靠的驅動，又不會造成驅動功耗過高。
合理選擇MOS管型號是優化系統性能的基礎，能夠從源頭上減少不必要的損耗，提升系統的整體表現。
（二）采用高效驅動電路
MOS管的驅動電路設計對其性能發揮有著關鍵作用。驅動電路應保證提供足夠的柵極電壓，并匹配合適的驅動電流，以實現MOS管的快速開關過程，從而減少動態損耗。同時，要避免過驅動的情況發生，過大的驅動電流不僅不會進一步提升開關速度，反而可能產生額外的功率損耗，甚至影響MOS管的可靠性。
（三）采用軟開關技術
軟開關技術是降低MOS管開關損耗的有效手段：
零電壓開關（ZVS）：通過在電路中引入諧振環節，使MOS管在導通瞬間電壓自然降至零，此時再開通MOS管，避免了傳統硬開關方式中電壓和電流同時存在的損耗情況，從而顯著降低開關損耗。
零電流開關（ZCS）：利用電感等儲能元件的特性，使MOS管在關斷瞬間電流降至零，然后進行關斷操作，有效減少了關斷過程中的電流沖擊和能量損耗。
（四）優化散熱設計
MOS管工作時產生的損耗會轉化為熱量，若不及時散熱，會導致芯片溫度持續升高，進而影響其性能和壽命。合理的散熱設計可以有效降低溫升，減少RDS(on)因溫度升高而發生的變化，從而保持較低的導通損耗。常見的散熱方式包括：
使用大面積散熱片或散熱銅板：通過增加散熱面積，將MOS管產生的熱量快速傳遞到周圍環境中，降低芯片溫度。
采用風冷或液冷系統：對于高功率密度的應用場景，風冷或液冷系統能夠提供更高效的散熱能力，確保MOS管在高負荷工作條件下也能保持穩定溫度。
選擇低熱阻封裝的MOS管：如DirectFET封裝等，這種封裝結構有利于熱量的傳導和散發，提高散熱效率。
（五）避免過壓和過流
MOS管在過高的電壓或電流下運行，不僅會導致?lián)p耗急劇增加，還可能引發器件擊穿、熱失控等失效問題。因此，采取以下措施至關重要：
過壓保護：采用瞬態電壓抑制二極管（TVS二極管）等保護器件，對電路中的電壓尖峰進行鉗位，防止過壓損壞MOS管。
過流保護：通過限流電阻、保險絲等元件，限制電路中的最大電流，避免MOS管因過流而過熱損壞。
合理選擇MOS管額定參數：根據應用需求，選擇具有合適額定電壓和電流的MOS管，確保其在安全工作區內運行，留有足夠的裕量以應對突發情況和負載變化。
結論
MOS管的損耗受到多個關鍵參數的綜合影響，包括導通電阻、寄生電容、閾值電壓和工作頻率等。通過合理選擇MOS管型號，從源頭降低損耗潛力；優化驅動電路，提升驅動效率；采用軟開關技術，減少開關瞬間損耗；增強散熱設計，控制溫升影響；并采取有效的過壓過流保護措施，確保MOS管在安全條件下工作，可以全方位、系統性地降低MOS管的損耗，進而顯著提高系統的整體效率和可靠性。在實際應用中，應根據具體的需求和約束條件，靈活運用上述優化策略，量身定制最適合的解決方案，以充分發揮MOS管的性能優勢，滿足電子電路系統對高效、穩定運行的要求。
