一、防反接功能的巧妙實現
在眾多電子設備的主回路設計中，巧妙地串聯一個二極管，能夠充分利用其單向?qū)щ姷奈锢硖匦?，從而以極低成本且高可靠性地實現防反接功能，有效保障整個電路系統免受反向電壓接入所帶來的潛在損害。這種基于二極管的防反接設計方案，因其結構簡單、成本低廉且性能穩定可靠，在眾多小電流應用場景中得到了極為廣泛的應用，例如常見的兒童玩具電路等。
然而，值得注意的是，該方案在實際應用中存在一定的局限性。當電路中的實際工作電流較大時，二極管導通時固有的約 0.7V（以硅管為例）的導通壓降將導致較為顯著的熱損耗現象。這不僅會使二極管本身產生發熱，進而影響其長期穩定性和可靠性，還可能對整個電路的能耗和散熱設計帶來額外的挑戰。此外，若反接時的電壓幅值過高，超出二極管的反向截止電壓耐受極限，二極管將面臨被擊穿的風險，從而徹底喪失其防反接功能，無法為后續電路提供應有的保護作用。
二、整流作用的核心原理與應用
二極管在整流電路中發揮著至關重要的整流作用，其本質是將交流電能轉換為單向脈動性的直流電能，為各類直流供電電路提供穩定可靠的直流電源。在實際的電路架構中，整流電路通常緊接在交流降壓電路之后，負責將經過降壓處理后的交流電壓轉換為單向脈動性的直流電壓。
具體而言，整流電路主要由若干個精心選型的整流二極管構成。當交流電經過整流二極管時，二極管僅在交流電的正半周導通，而截止于負半周，從而實現對交流電的單向?qū)щ娍刂?。?jīng)此整流過程后的輸出電壓，已不再是原始的正弦波交流電壓，而是一種融合了直流電壓成分以及一定幅度交流脈動成分的混合電壓波形，行業內習慣將其稱為單向脈動性直流電壓。盡管這種脈動直流電壓仍含有一定的交流諧波成分，但其直流性質已足以滿足許多對電源穩定性要求相對不高的電子電路的基本供電需求。
三、穩壓功能的精準實現
穩壓二極管，作為一種特殊的半導體二極管，其核心功能在于利用 PN 結在反向擊穿狀態下的獨特電學特性，為電路提供高度穩定的基準電壓，確保電路在復雜的工作條件下仍能穩定運行。穩壓二極管的英文名稱為 Zener diode，又常被俗稱為齊納二極管。
在穩壓二極管的反向擊穿工作區域內，盡管流經二極管的電流可在相當寬的范圍內變化，但其兩端的電壓卻能維持在相對恒定的水平。這一特性使得穩壓二極管在各類電子電路中得到了廣泛應用，例如作為直流電源中的穩壓元件、信號處理電路中的電平鉗位元件以及敏感電路的過壓保護元件等。通過對穩壓二極管的合理選型和應用，能夠有效抑制電路中的電壓波動，保障后續電路模塊的穩定供電和可靠運行。
四、續流保護機制的關鍵作用
在包含感性負載（如電磁線圈、電機等）的電路系統中，續流二極管作為一種關鍵的保護元件，并聯連接在線圈兩端，主要承擔著消耗線圈斷電瞬間產生的感應電動勢所形成的反向電壓的重要任務，進而對電路中的其他敏感元件（如晶體管、集成電路等）實施有效的保護。
當線圈中通有電流時，其兩端必然會產生相應的感應電動勢。一旦線圈電流因電路切換或其他原因突然消失，根據法拉第電磁感應定律，線圈兩端將產生一個較高幅值且方向與原電流方向相反的感應電動勢。若該反向電壓超過電路中其他元件的反向耐壓極限，便可能對這些元件造成不可逆的損壞，甚至引發整個電路系統的故障。此時，并聯在線圈兩端的續流二極管將迅速導通，為線圈中的剩余磁場能量提供一個泄放回路。線圈產生的感應電動勢將驅動電流流經續流二極管，形成一個閉合回路，從而將線圈中儲存的磁能逐步轉化為熱能消耗掉。這一過程不僅有效避免了反向電壓對其他電路元件的潛在危害，還促進了線圈中磁場能量的快速衰減，保障了電路系統的安全穩定運行。
五、檢波功能的精準實現
二極管在峰值檢波電路中發揮著核心的檢波作用，通過對輸入信號幅值的最大值進行精準檢測，為電路的信號處理和狀態監測提供關鍵的數據支持，從而確保整個電路系統能夠在安全、穩定且高效的狀態下正常運行，避免因過載等情況而遭受損壞。
峰值檢波電路的工作原理如下：當輸入電壓的幅值超過二極管的正向?qū)妷洪撝禃r(shí)，二極管處于導通狀態，輸入電壓將對電容 C1 進行快速充電，使電容兩端的電壓迅速上升至與輸入電壓幅值相等的水平。一旦輸入電壓的幅值開始下降，低于電容兩端已儲存的電壓值，二極管則立即轉變?yōu)榉雌刂範顟B(tài)。此時，電容 C1 兩端的電壓基本保持恒定，暫時存儲了此前輸入信號的幅值最大值信息。當下一個輸入信號到來時，只有當輸入電壓的幅值高于當前電容兩端電壓（即加在二極管上的正向電壓）時，二極管才會再次導通，對電容進行補充充電，從而更新存儲的電壓最大值信息。通過這種方式，二極管與電容協同工作，實現了對輸入信號幅值最大值的精準跟蹤與檢測，為后續電路的信號處理和決策控制提供了可靠的依據。
六、倍壓功能的巧妙應用
借助二極管獨特的單向?qū)щ娞匦?，巧妙設計的倍壓電路能夠?qū)崿F(xiàn)對電源電壓的倍增轉換，有效滿足特定電路模塊對較高電壓供電的特殊需求，為電子設備的多樣化功能實現提供了有力的電源支持。
在倍壓電路中，多個二極管與電容相互配合，通過巧妙的電路拓?fù)浣Y(jié)構設計，使得輸入的交流電壓經過逐級倍壓處理后，在輸出端獲得兩倍甚至更高倍數于輸入電壓幅值的直流電壓。這一倍壓功能在一些對電壓幅值要求較高但又不便于直接采用高電壓電源供電的電路場景中具有極為重要的應用價值，例如在某些高壓驅動電路、電子點亮電路以及特定的信號處理電路中，倍壓電路能夠以相對簡單且高效的方案解決高壓供電問題，降低了電路系統的復雜性和成本。
七、電壓鉗位作用的關鍵保障
通過精心設計的電路拓?fù)浣Y(jié)構，二極管能夠精準地對電路中的電壓進行鉗位控制，確保電路系統在各種復雜的工作狀態和環境條件下都能安全、穩定且可靠地運行。
在實際電路應用中，電壓鉗位電路通常由一個或多個二極管與電阻等其他元件組合構成。當電路中的電壓試圖超過預設的鉗位電壓值時，二極管將迅速導通，形成低阻抗的泄放路徑，將過高的電壓通過二極管和電阻等元件組成的網絡進行有效限幅，從而將電路中的電壓穩定在安全的工作范圍內。這一功能對于保護電路中的敏感元件免受過壓損壞、抑制電壓尖峰以及穩定電源電壓等方面都具有至關重要的作用，廣泛應用于各類電源電路、信號傳輸電路以及敏感的模擬電路中。
八、包絡線檢測中的關鍵作用
在包絡線檢測電路中，二極管憑借其快速的開關特性和單向?qū)щ娦?，在信號的精?zhǔn)檢測與提取過程中發揮著不可或缺的核心作用，確保電路能夠準確無誤地跟蹤和還原輸入信號的包絡線特征，從而實現對復雜信號的有效處理和分析。
包絡線檢測電路主要用于從調幅信號等復雜調制信號中提取其包絡線信息，以還原原始的基帶信號。在該電路中，二極管與后續的平滑濾波電路（通常由電容和電阻組成）緊密配合，通過對輸入信號的快速整流和濾波處理，將高頻的調制信號轉換為平滑的直流或低頻信號，進而實現對信號包絡線的精準跟蹤和檢測。二極管在這一過程中不僅承擔著信號整流的關鍵任務，還對信號的波形質量和檢測精度產生著直接影響，是整個包絡線檢測電路正常工作的核心保障元件。

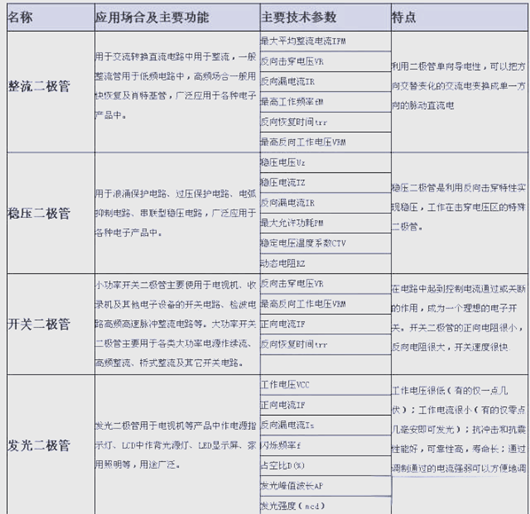

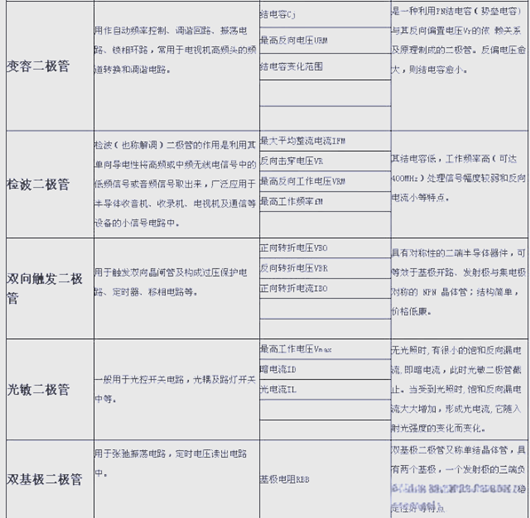

九、二極管的多樣化類型及其獨特功能
二極管作為一種半導體基礎器件，根據其內部結構、材料特性以及功能用途的不同，可以分為多種不同的類型，如普通整流二極管、穩壓二極管、開關二極管、肖特基二極管、發光二極管（LED）、光電二極管等。每一種類型的二極管都具有其獨特的電學特性和功能特點，從而在不同的電路應用場景中發揮著各自不可替代的關鍵作用。
普通整流二極管 ：主要用于各種整流電路中，將交流電轉換為直流電，具有較大的正向電流承載能力，但反向恢復時間相對較長，適用于低頻整流場合，如電源適配器、開關電源等。
穩壓二極管（齊納二極管） ：通過工作在 PN 結的反向擊穿區來實現穩壓功能，可提供穩定的基準電壓，廣泛應用于直流電源穩壓、信號電平鉗位等電路中。
開關二極管 ：具有快速的開關特性，能夠在極短的時間內實現導通和截止?fàn)顟B(tài)的切換，常用于數字電路中的開關控制、脈沖信號處理等場景，如高速信號切換電路、數字邏輯電路等。
肖特基二極管 ：采用金屬 - 半導體接觸結構，具有較低的正向?qū)▔航岛蜆O快的反向恢復時間，適合于在高頻、高效電路中應用，如高頻開關電源、快速整流電路等。
發光二極管（LED） ：當電流通過二極管時，能夠?qū)㈦娔苻D(zhuǎn)換為光能并發射出可見光、不可見光等，廣泛應用于指示燈、照明燈具、顯示屏幕等眾多領域，具有節能環保、壽命長、響應速度快等優點。
光電二極管 ：能夠?qū)⒔邮盏降墓饽苻D(zhuǎn)換為相應的電信號，在光電檢測、光通信、自動控制等領域有著廣泛的應用，例如光敏傳感器、光纖通信接收端等。
